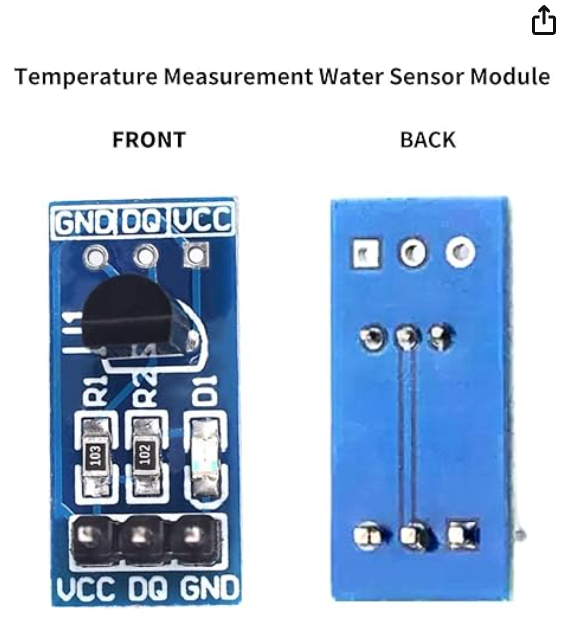

24. DS18B20 with 온도센서

24.3.1. 1-Wire 통신 구현 DS18B20은 고유의 타이밍 시퀀스를 요구합니다. 리셋 펄스 전송, 존재 펄스(Presence Pulse) 확인, 비트 단위의 읽기/쓰기 과정을 통해 온도 데이터를 디지털 값으로 변환하여 가져옵니다.

24.3.2. 전처리기 DEFINE

-d_$(ProjectSFile)_ = -d_stm8s103_ds18b20_dtemp_

24.3.3. 주요 API 함수 목록

/* 온도 읽기 및 정보 출력 */
int16_t DS18B20_ReadTemperature(void);  // 최종 온도 데이터 반환
void ds18b20_info(void);                // 프로젝트 도움말 출력
void ds18b20_read_auto(uint16_t interval); // 지정 간격 자동 측정

/* 하위 레벨 1-Wire 제어 함수 */
void DS18B20_Mode_Out(void);            // 데이터 핀을 출력으로 설정
void DS18B20_Mode_In(void);             // 데이터 핀을 입력으로 설정
uint8_t DS18B20_Reset(void);            // 센서 초기화 및 응답 확인
void DS18B20_WriteByte(uint8_t data);   // 1바이트 데이터 전송
uint8_t DS18B20_ReadByte(void);         // 1바이트 데이터 수신

동작 요약 본 예제는 GPIO 핀 하나만을 사용하여 고정밀 온도 데이터를 획득하는 과정을 다룹니다. 특히 하드웨어 레지스터를 직접 제어하여 마이크로초 단위의 지연 시간을 구현하고, 통신 방향(입/출력)을 실시간으로 제어하는 임베디드 핵심 로직을 학습할 수 있습니다.
